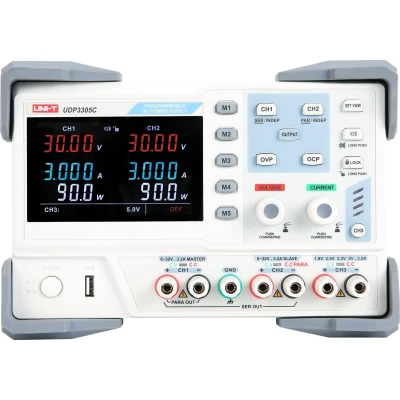

UNI T UT DP3305C Labornetzgerät DP3305C, 0 30 V, 5 A, 315 W, 3 Kanal

Programovatelný stejnosměrný napájecí zdroj UDP3305C je cenově výhodný, značkový laboratorní napájecí zdroj se čtyřmi nezávislými kanály od výrobce UNI-T. Zdroj obsahuje klasický lineární transformátor a v kanálech CH1, CH2 umožňuje práci v režimu nastavení konstantního výstupního napětí (CV) v rozmezí 0 až 30V nebo v režimu konstantního výstupního proudu (CC) 0 až 5A. Kanál CH3 poskytuje na výstupu konstantní napětí s možností zvolení hladiny 1,8V; 2,5V; 3,3V nebo 5,0V a má ochranu proti přetížení při dosažení odběru proudu 3,2A. Kromě toho je na předním panelu konektor USB, který slouží jako kanál CH4 a je jím možné nabíjet např. mobilní telefon napětím 5V/2A.. Kanály CH1 a CH2 mohou pracovat nezávisle na sobě, nebo je možné je interně propojit sériově nebo paralelně, pak zdroj dodává napětí 0 až 60V/0 až 5A nebo 0 až 30V/10A.. Laboratorní zdroj má EBTN displej se 6 vysoce přesnými ukazateli, které zobrazují současně napětí, proudy a výkony v každém z obou kanálů CH1 a CH2 s přesností na 4 místa.. Zdroj má programovatelné parametry. Má 5 pamětí na jednoduché uložení a vyvolání nastavených režimů, a zámek tlačítek pro zabránění nechtěné změny parametrů. Na zadní straně skříně zdroje jsou konektory USB-Device a RS232 a rozhraní DIGITAL I/O pro dálkové ovládání zdroje. Pomocí dodaného softwaru je možné v reálném čase na připojeném PC zaznamenávat a zobrazovat v tabulce Excel, nebo v grafu, odběrové nebo nabíjecí charakteristiky připojené zátěže a na základě komunikačních příkazů SCPI může komunikovat s počítačem. Pravidelné kalibrace je možné provádět softverově.. Zdroj obsahuje teplotně řízený ventilátor, dlouhodobé teplotní přetížení transformátoru laboratorního zdroje hlídají čidla, které při dosažení mezní hodnoty zdroj vypnou a po ochlazení opět zapnou.. Parametry produktu :. - jemné nastavení proudů a napětí v obou kanálech CH1 a CH2. - šest čtyřmístných displejů pro okamžitou kontrolu napětí, proudů a výkonů v kanálech CH1 a CH2. - nastavení napětí 0 až 30V s rozlišením 10mV. - nastavení proudů 0 až 5A s rozlišením 1mA. - práce kanálů CH1 a CH2 v režimech konstantní napětí (CV), konstantní proud (CC). - přepěťová ochrana (OVP), nadproudová ochrana (OCP), teplotní ochrana (OTP). - možnost interního propojení kanálů CH1 a CH2 do série nebo paralelně. - kanál CH3 s pevně nastaveným napětím 1,8V; 2,5V; 3,3V nebo 5,0V max. 3,2A. - kanál CH4 na konektoru USB na předním panelu pro nabíjení např. mobilního telefonu. - zabudovaný bzučák pro indikaci změny stavů. - uzamykání tlačítek pro zabránění nechtěné změny parametrů. - rozhraní USB-Device, RS232, DIGITAL I/O na zadním panelu. - teplotně řízený chladící ventilátor. - odpojení od napájení při teplotním přetížení transformátoru. - na zadní straně volič vstupního napětí 110V/120V/220V/230V (AC 50/60Hz). Technické parametry :. - jmenovité výstupní napětí CH1 a CH2: 0 až 30V. - jmenovitý výstupní proud CH1 a CH2: 0 až 5A. - celkový jmenovitý výstupní výkon: 315W. - rozlišení nastavení napětí/proudů (CH1 a CH2): 10mV/1mA. - v režimu (CV) přesnost nastavení napětí (CH1 a CH2): ? (0,01% měřené hodnoty +3mV, při proudu ? 3A). - v režimu (CV) přesnost nastavení napětí (CH1 a CH2): ? (0,02% měřené hodnoty +5mV, při proudu > 3A). - v režimu (CC) přesnost nastavení proudu (CH1 a CH2): ? (0,2% měřené hodnoty +3mA). - hluk a šum (20Hz až 20MHz) na výstupech CH1 a CH2: ?1mV RMS / ?3mA RMS. - jmenovité výstupní napětí (přesnost)/proud CH3: 1,8V; 2,5V; 3,3V; 5,0V (±3%, dá se přesně nastavit)/max. 3,2A. - hluk a šum (20Hz až 20MHz) na výstupu CH3: ?2mV. - výstupní napětí/max. proud v kanálu CH4 (USB): 5V ± 0,25V/2A. - teplotní koeficient napětí//proud: ? 300ppm/°C // ? 300ppm/°C. - jmenovité napájecí napětí: AC 110V/120V/220V/230V / (50/60Hz). - jištění (při napájení 110/120V/AC): trubičkovou pojistkou typu: T6,3AL/250V (20x5mm). - jištění (při napájení 220/230/AC): trubičkovou pojistkou typu: T3,13AL/250V (20x5mm). - rozměry (šířka x výška x hloubka): 240 x 168 x 347mm. - hmotnost: cca 10,2 kg. - hrubá hmotnost kartonu: 12 kg. Obsah individuálního balení :. - laboratorní zdroj UDP3305C: 1 ks. - napájecí kabel: 1 ks. - kabel interface USB-A – USB-B (UT-D14): 1 ks. - sada připojovacích kabelů s krokodýlky: 1 sada. - náhradní pojistky: 1 ks. - návod k použití: 1 ks. - na objednávku komunikační kabel RS232: 1 ks. Balení pro velkoodběratele :. - standardní množství na karton: 2 ks. - standardní rozměry kartonu: 445 x 365 x 300 mm. VÝROBCE: UNI-T. www.uni-t.cz. Odkaz na stažení software pro propojení s PC:. https://instruments.uni-trend.com/EU-EN/powersupplies/udp3300.html

Programovatelný lineární stejnosměrný zdroj řady UDP3300Stejnosměrný napájecí zdroj řady UDP3300C se třemi nezávislými výstupy je cenově výhodný programovatelný stejnosměrný napájecí zdroj s vynikajícím výkonem, spolehlivým výstupem a přehledným rozhraním.Přístroj má režim konstantního napětí (CV) a konstantního proudu (CC), funkce ochrany proti zkratu a přepětí, které mohou dokonale splnit různé požadavky na testování.VlastnostiVysoce přesné čtyřmístné zobrazení napětí a prouduVypnutí pamětiOchrana proti přepětí/proudu/teplotěZámek klávesniceViditelné nastavení výstupního napětí/prouduInteligentní ventilátor řízený teplotounabíjecí rozhraní USB 5V/2AViditelné nastavení výstupního napětí/proudu USB zařízení, rozhraní RS2325 sad paměti nastavení: Ml -M5Technické údajeModel: UDP3305CVýstupní napětí (CHI/CH2): 0 - 30VVýstupní proud (CHI/CH2): 0 - 5AVýstupní výkon: 315WRozlišení: 10mV, 1 mARegulace výkonu v režimu CV ≤01%+3mVRegulace výkonu v režimu CC ≤2%+3mARegulace nabíjení režim CV ≤0,01%+3mV (≤3A); ≤0,02%+5mV (>3A)Regulace
