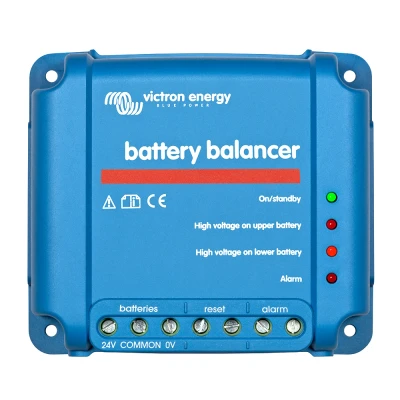

Victron Energy BBA000100100 Balancér bateriový

Victron Energy Battery Balancer je vyrovnávač stavu nabití určený pro 24V a 48V systémy akumulátorů. Vyrovnává stav nabití dvou 12V baterií zapojených do série nebo několika paralelních řetězců baterií zapojených do série, čímž zabraňuje nerovnováze nabití a potenciálnímu poškození způsobenému nadměrným zplynováním či sulfatací. Pokud nabíjecí napětí systému překročí 27,3 V, balancer se aktivuje a porovná napětí v jednotlivých bateriích; dokáže přesměrovat až 0,7 A z baterie s vyšším napětím na baterii s nižším napětím. Momentálně lze více balancerů zapojit paralelně a v 48 V systému jich bývá potřeba až tří. Indikátory LED poskytují informace o stavu a průběhu vyrovnávání. Instalace vyžaduje dodržování bezpečnostních předpisů a správné dimenzování kabeláže.

Co to je a jak to funguje

Victron Energy Battery Balancer vyrovnává stav nabití dvou sériově zapojených 12V baterií nebo z několika paralelních řetězců baterií zapojených do série.

Když systémový nabíjecí napětí dosáhne 27,3 V, balancer se aktivuje a porovnává napětí mezi bateriemi. Z nejvyššího napětí balancer odebírá až 0,7 A a přesměrovává ho na baterii s nižším napětím, čímž se vyrovná nabití mezi články.

Při odchylkách nad 50 mV začíná aktivní vyrovnávání; při 100 mV bývá aktivován jeden z oranžových LED indikátorů. Alarm se spustí při rozdílu větším než 200 mV a vyžaduje snížení rozdílu na méně než 140 mV pro vypnutí alarmu.

Balancery lze řadit paralelně v komplexnějších systémech (u 48 V systému se obvykle používají tři balancery).

Parametry a instalace

• Rozsah vstupního napětí: do 18 V na baterii, 36 V celkem
• Aktivační napětí balancéru: 27,3 V ±1%
• Deaktivace balancéru: 26,6 V ±1%
• Spotřeba v deaktivovaném stavu: 0,7 mA
• Spotřeba v aktivním stavu: 50 mV
• Maximální balanční proud: 0,7 A při odchylce 100 mV a více
• Napěťová odchylka pro spuštění alarmu: 200 mV
• Napěťová odchylka pro vypnutí alarmu: 140 mV
• Alarmové relé: 60V/1 A, standard
• Instalace: balancer na dobře větratelném svislém povrchu; dodržovat elektrické předpisy; kabeláž minimálně 0,75 mm2; propojení mezi bateriemi a střední propojovací kabeláž musí zvládnout příslušný proud

Nesprávná instalace může být nebezpečná. Při zapojení se řiďte platnými elektrickými předpisy a obraťte se na kvalifikovaného odborníka.
